TGV Inspection

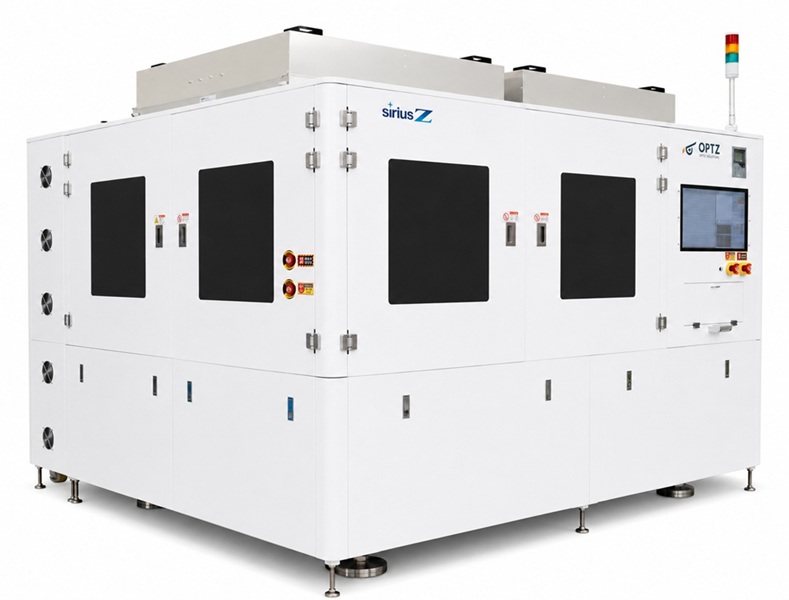

SIRIUS Z
Sustainable Innovation
OVERVIEW
This equipment inspects various visual defects by inspecting the glass surface in the form of a glass panel or glass wafer where via holes necessary for connecting upper and lower IC elements are formed during the TGV package production process. It is an automatic optical inspection equipment that automatically selects defects that may occur during via filling (diameter, roundness, positional deviation of each via, via block, etc.) using a high-precision optical system for semiconductor measurement and a special hybrid backlight lighting system.

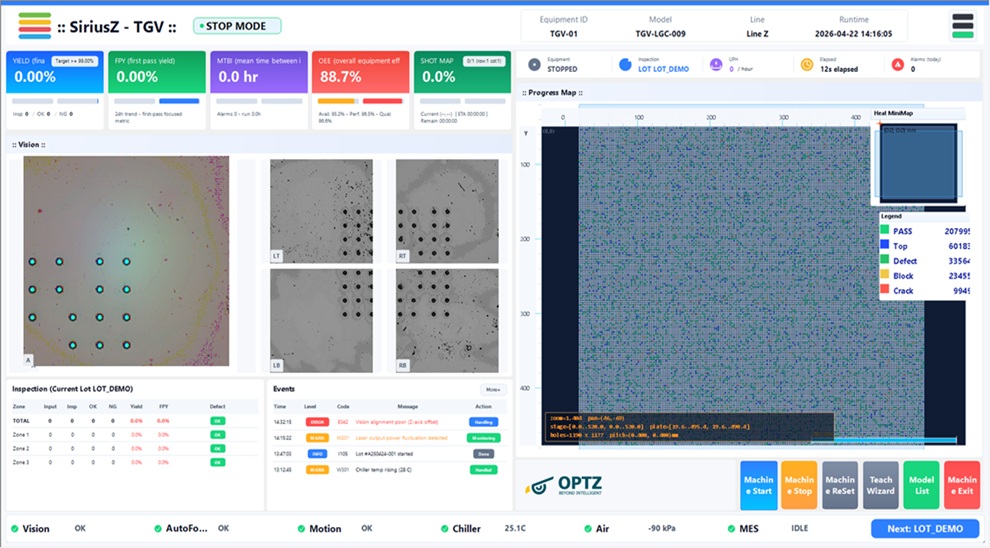

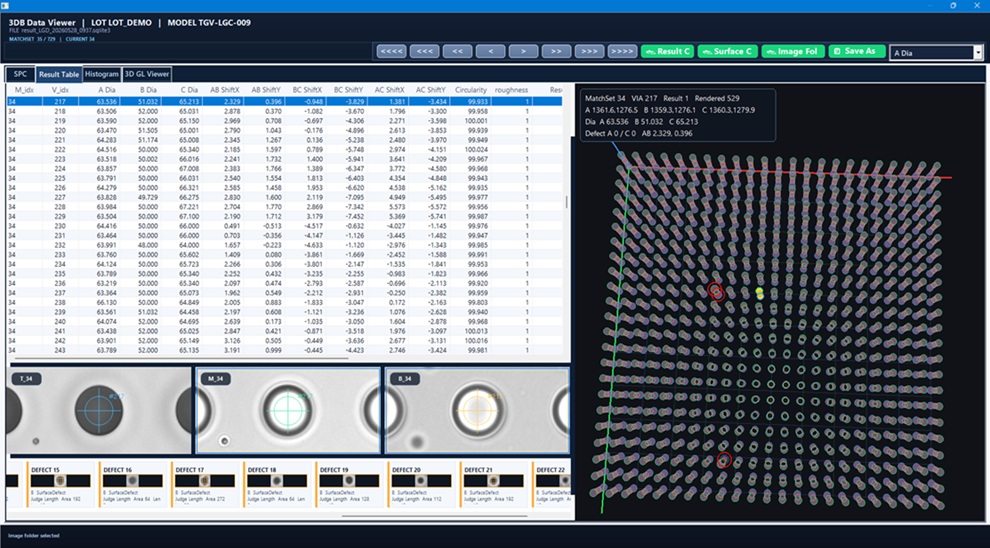

Main GUI

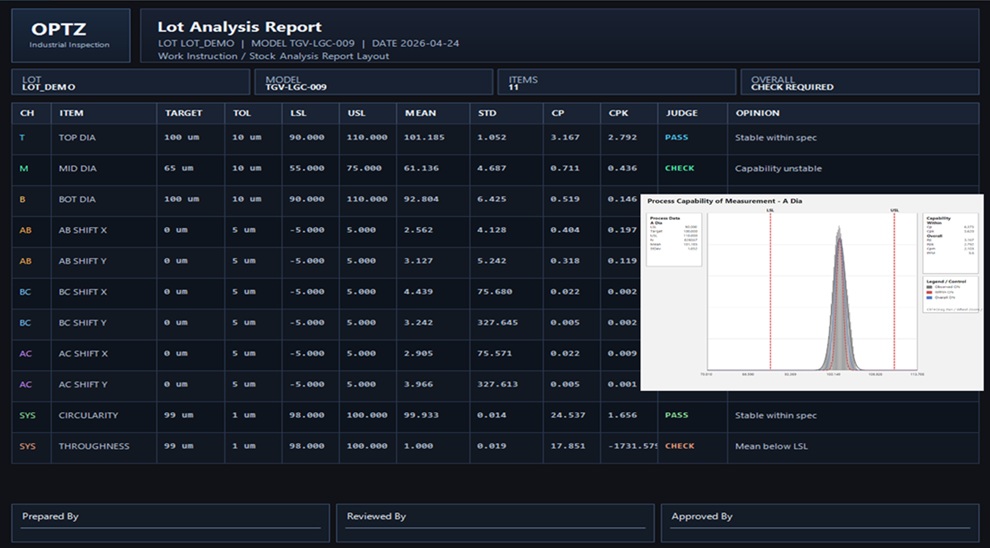

LOT Report

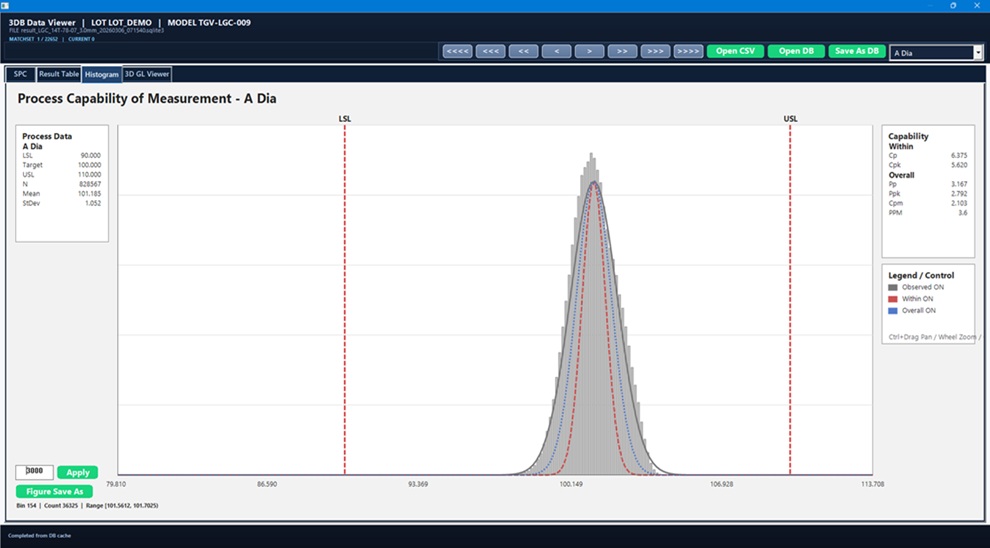

Diameter Histogram

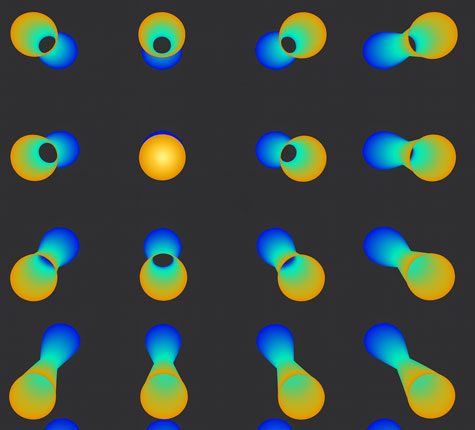

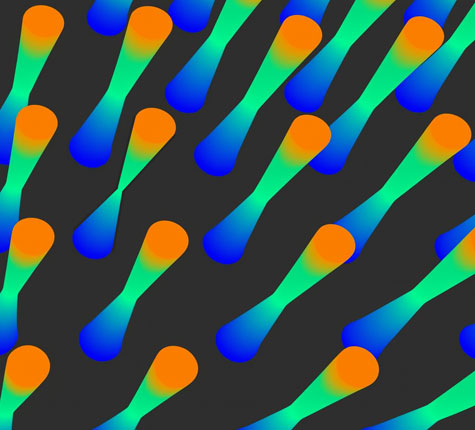

3D Varify
FEATURES
- TGV INSPECTION FEATURES
- IMPLEMENT 360-DEGREE 3D IMAGES THROUGH AI DEEP LEARNING
- HIGH-PRECISION MICROSCOPE OPTICAL SYSTEM AND HYBRID BACK LIGHTING SYSTEM APPLIED FOR INSPECTION OF MICRO DEFECTS
- HIGH-PRECISION INSPECTION TO TOP, MIDDLE AND BOTTOM WITH AUTO-FOCUS FUNCTION
- SAVE ALL MEASUREMENT DATA AND INSPECTION RESULTS DATA
- PROVIDES ANALYSIS DATA
- APPLYING MICROFLAW INSPECTION
- BAD MAP INFORMATION
- HIGH THROUGHPUT WITH ULTRA FAST PROCESSING
- PROVIDE DEFECT VERIFICATING 2D and 3D PROFILE IMAGES
Narrow via
¨Í 2D image.
¨Î Top view 3D model.
¨Ï Side view 3D model
Blocked via
¨Í 2D image.
¨Î Top view 3D model.
¨Ï Side view 3D model
SPECIFICATION
- TGV INSPECTION SPEC
- SIZE - MAX. 510¡¿515MM
- THICKNESS - MAX. 1MM
- VIA SIZE - MIN. 30§ (OPTION 5§~10§)
- INSPECTION TIME(FOR 510x515MM) - <25 MIN(IN CASE OF 50§ VIA SIZE. 1,000,000)
- MEASUREMENT ITEM - VIA DIAMETER, POSITION, ROUNDNESS, CIRULARITY, SHIFT TOP TO BOTTOM
- DEFECT ITEMS - BLOCKED VIA, NARROW VIA, FM, SCRATCH,,,
- OPERATION REFERENCE - LASER DRILL DATA , MASTER TEACHING DATA
- OPERATION DEFECT - DEFECT REVIEW(3D PROFILE - 360¡Æ ROTATION)
